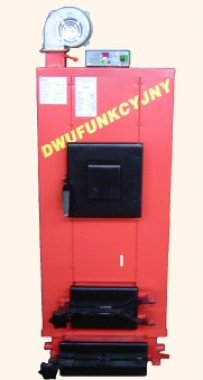

Kocioł wyposażony jest w sterowanie procesu spalania. Zapewnia to bezobsługową pracę kotła przez 24h.Charakteryzuje się znikomym wpływem na zanieczyszczenie środowiska. Całkowite spalanie miału węglowego i gazów palnych czyni te kotły tanimi w eksploatacji. Sprawność kotła wynosi 78 %.
Kotły te znajdują zastosowanie głownie w instalacjach c.o. w budynkach mieszkalnych, pawilonach handlowych, warsztatach, gospodarstwach i szkołach. Kotły o mocy 125 kW posiadają dwa kanały konwekcyjne, powyżej tej mocy cztery.
Między komorą paleniskową i częścią konwekcyjną wykonana jest komora dopalania gazów co zapewnia lepsze wykorzystanie energii cieplnej dostarczonej z paliwa. Kocioł wyposażony jest w sterownik oraz dmuchawę, która dostarcza do komory spalania powietrze, co zapewnia pełną sterowność kotła. Kocioł odpowiednio dobrany do budynku zapewnia wymianę ciepła przez około 24h. Na zamówienie produkowane są kotły powyżej 75 kW.
- Drzwiczki popielnika
- Ruszt wodny
- Drzwiczki paleniskowe
- Kanały dopływu powietrza
- Klapa wybuchowa
- Drzwiczki zasypowe
- Izolacja termiczna
- Korpus wodny
- Mikroprocesorowy regulator powietrza
- Próg wodny
- Króciec wody zasilającej
- Otwory wyczystne
- Czopuch
- Ściany wodne
- Króciec wody powrotnej
- Wentylator
Lp. | Wyszczególnienie | Jedn. | Wielkość kotła | ||||||
---|---|---|---|---|---|---|---|---|---|
1. | Moc znamionowa | kW | 18 | 25 | 32 | 38 | 50 | 62 | 75 |
2. | Średnia moc eksploatacyjna | kW | 10 | 12 | 16 | 19 | 25 | 31 | 37 |
3. | Powierzchnia grzewcza kotła | m² | 2 | 3 | 3,5 | 4 | 5 | 6 | 7,5 |
4. | Wielkość powierzchni grzewczej w systemie całodobowym | m² | Do 80 | 80 120 |
120 150 |
150 200 |
200 250 |
250 300 |
300 350 |
5. | Stałopalność ok. | h | 24 | ||||||
6. | Stałopalność przy mocy znam. | h | 12 | ||||||
7. | Jednorazowy zasyp paliwa | kg | 30 | 40 | 50 | 60 | 70 | 90 | 115 |
8. | Sprawność cieplna | % | około 78 | ||||||
9. | Maksymalna temp. wody | st. C | 90 | ||||||
10. | Ciśnienie robocze | MPa | 0,15 | ||||||
11. | Ciśnienie próbne | MPa | 0,25 | ||||||
12. | Wymagany ciąg spalin | Pa | 25 - 35 | ||||||
13. | Wymagana wysokość komina | m | 5 | 5 | 5 | 6 | 6 | 6 | 7 |
14. | Przekrój otworu komina | cm² | 230 | 230 | 250 | 270 | 300 | 300 | 350 |
15. | Masa kotła | kg | 200 | 300 | 350 | 400 | 545 | 600 | 720 |
16. | Pojemność wodna | dm³ | 95 | 120 | 135 | 150 | 190 | 220 | 290 |
17. | Paliwo podstawowe | węgiel kamienny asortyment miał I klasy 28/9/10 wg PN-82/C-97001-3 |
|||||||
18. | Wymiary (długość z czopuchem, szerokość, wysokość) | mm | 840 490 1210 |
1140 480 1070 |
1200 480 1120 |
1200 610 1120 |
1280 610 1210 |
1320 660 1220 |
1420 720 1280 |
